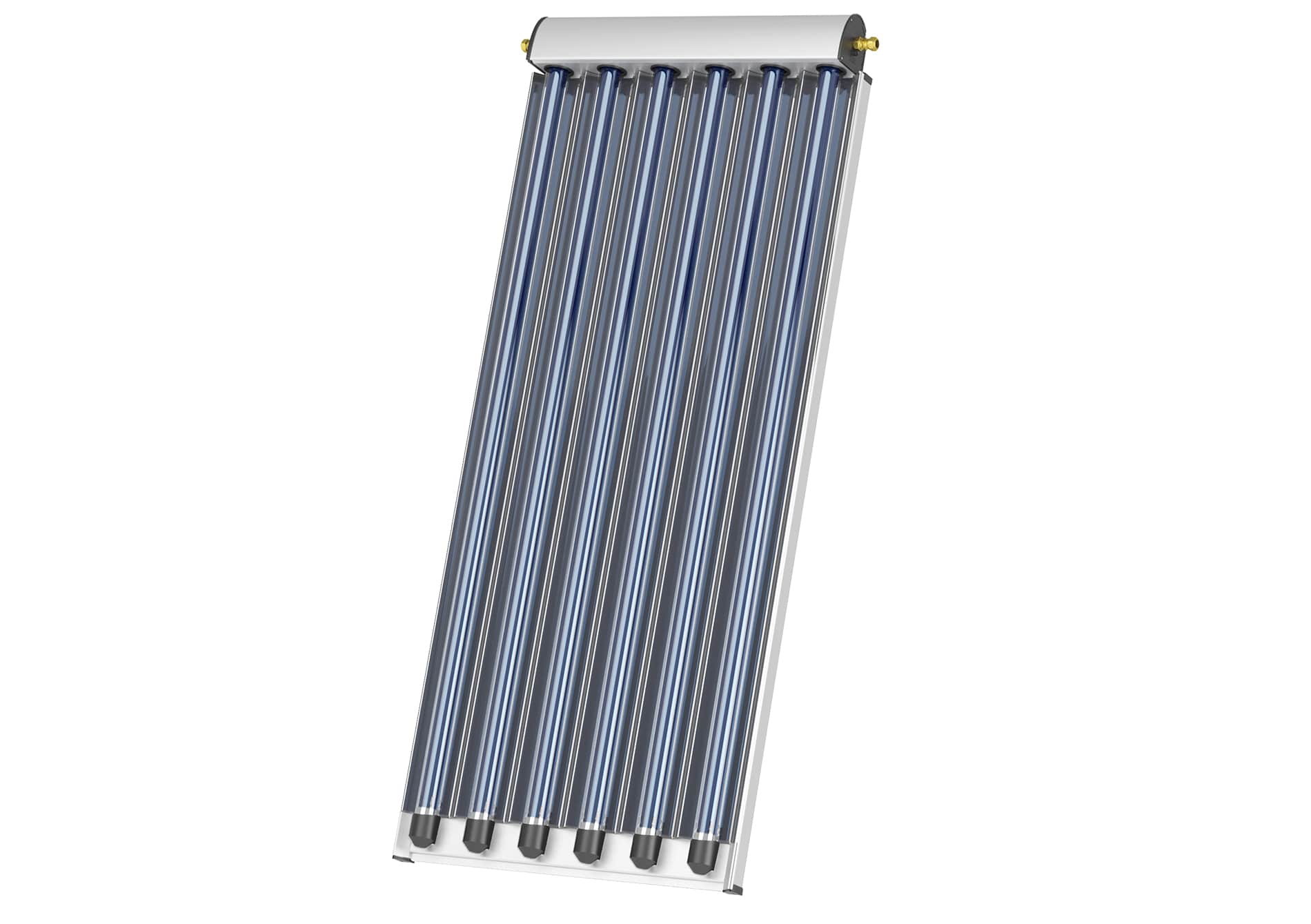

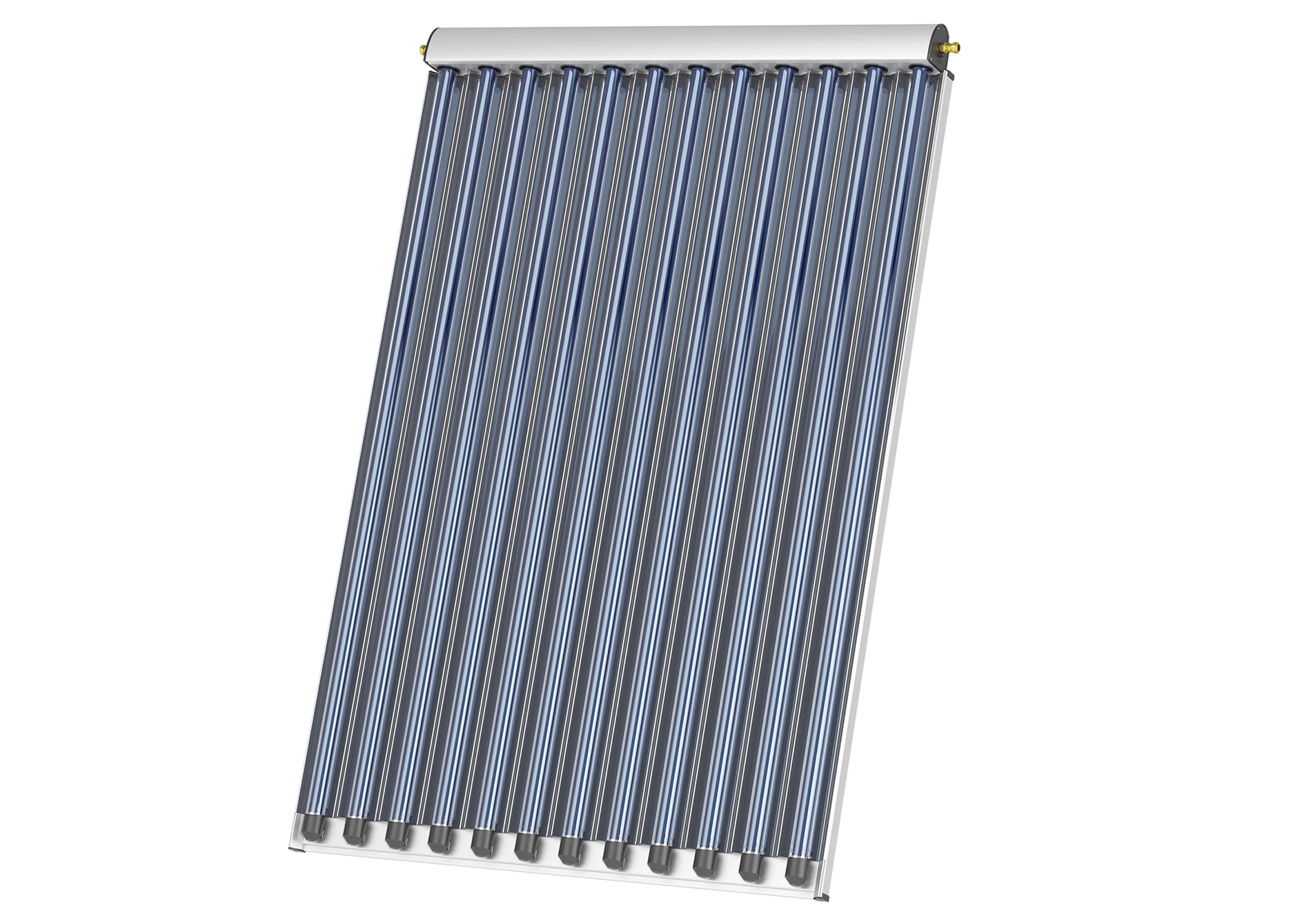

Vakuumröhrenkollektor
CPC OEM
Über den Kollektor:
- für Warmwasserbereitung und Heizungsunterstützung
- reihenverschaltbar
- Werkstoff des Registers: Edelstahl
Zum Lieferumfang:
Unsere Kunden erhalten die CPC Kollektoren in komplett vormontierten Einheiten, bestehend aus:
- Vakuumröhrenkollektoren nach dem Thermoskannenprinzip

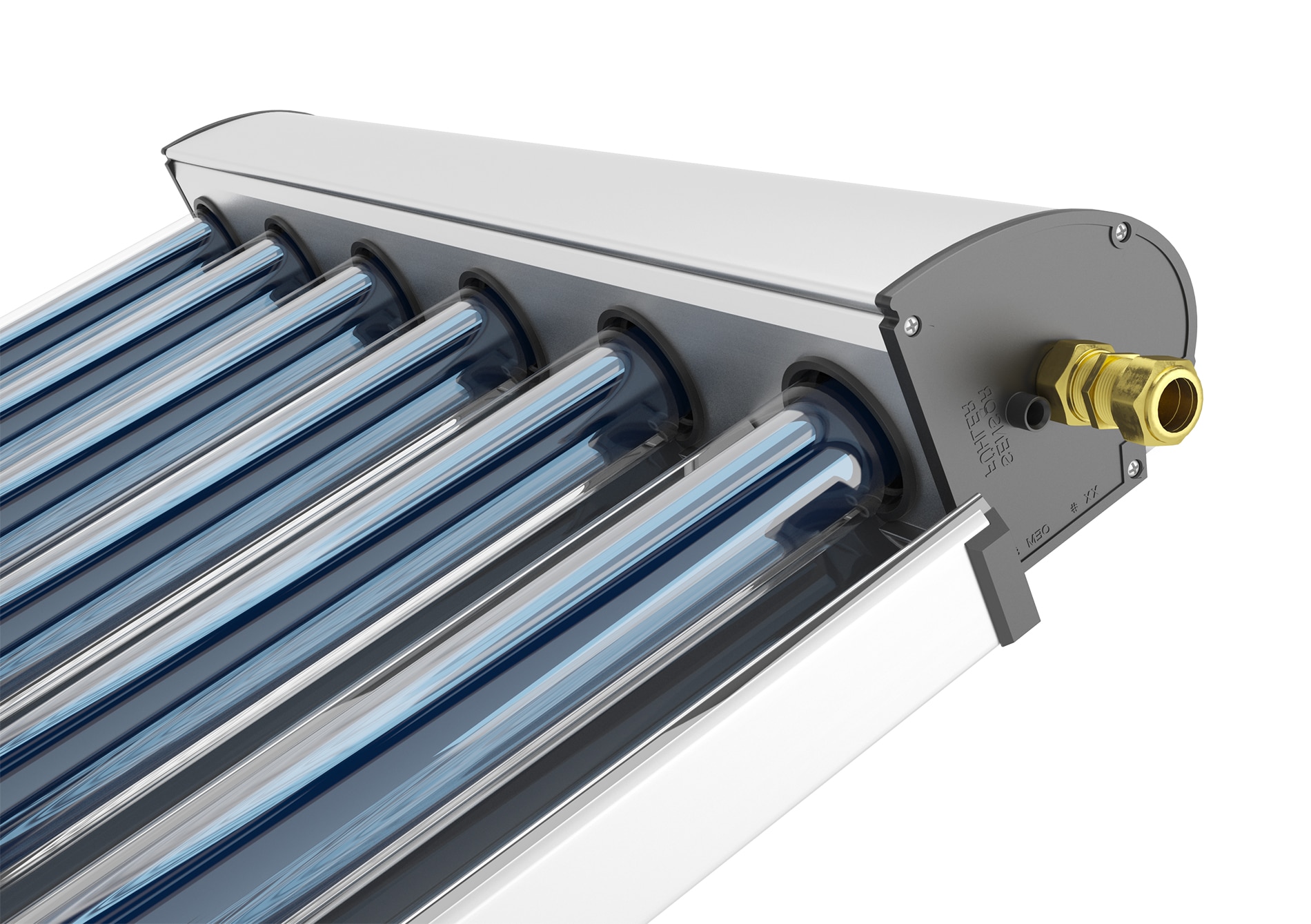

- Sammelkasten mit direkt durchströmter Wärmeübertragungseinheit und trockener Röhrenanbindung
- CPC Spiegeln
Die CPC OEM Kollektoren werden einzeln im Karton verpackt. Zum besseren Schutz der Produkte und der Monteure ist zusätzlich eine Sonnenschutzfolie über den Vakuumröhren angebracht.
Montagearten:
- Aufdachmontage
- Flachdachmontage
Hinweis: Prinzipiell ist der Sammler oben zu montieren. Die Mindestneigung bei Aufdach- und Flachdachmontage beträgt stets 15°.
| Baureihe | CPC 6 OEM | CPC 12 OEM | CPC 18 OEM | |
| Anzahl der Vakuumröhren | 6 | 12 | 18 | |
| Kollektorertragsklasse (50°C/75°C) (Solergy) 1) | AA/AA | AA/AA | AA/AA | |
| Kollektorertrag (50 °C Würzburg) | kWh/ Jahr | 665 | 1313 | 1961 |
| Kollektorleistung pro Modul 2) | W | 607 | 1198 | 1789 |
| Kollektorleistung pro Modul 3) | W | 644 | 1272 | 1899 |
| Produktdaten entsprechend EU-Verordnung 811/2013 und 812/2013 (Erp-relevante Daten) Referenzfläche | ||||
| Asol Kollektor-Referenzfläche (brutto) | m2 | 1,16 | 2,29 | 3,42 |
| η0 optischer Wirkungsgrad | 0,56 | 0,56 | 0,56 | |
| ηcol Kollektorwirkungsgrad | % | 52 | 52 | 52 |
| a1 linearer Wärmedurchgangskoeffizient | W/(m2 K) | 0,65 | 0,65 | 0,65 |
| a2 quadratischer Wärmedurchgangskoeffizient | W/(m2 K2) | 0,004 | 0,004 | 0,004 |
| IAM Einfallswinkel-Korrekturfaktor | 0,99 | 0,99 | 0,99 | |
| Weitere Produktdetails | ||||
| Bruttofläche | m2 | 1,16 | 2,29 | 3,42 |

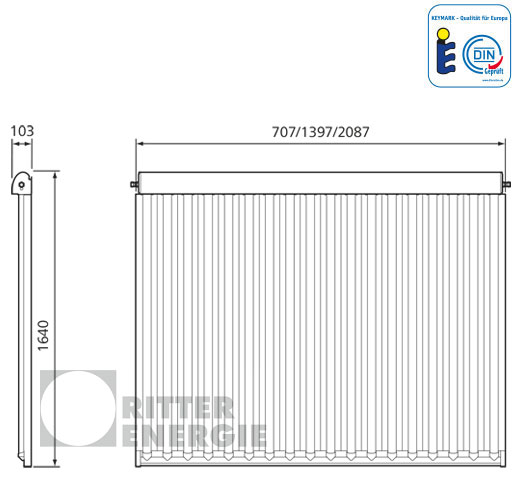

| Rastermaße (Länge x Breite x Höhe) | m | 1,64 x 0,71 x 0,10 | 1,64 x 1,40 x 0,10 | 1,64 x 2,09 x 0,10 |
| Kollektorinhalt | l | 0,87 | 1,73 | 2,60 |
| Gewicht (leer) | kg | 17,4 | 32,7 | 48,0 |
| Betriebsüberdruck, max. zulässig | bar | 10 | 10 | 10 |
| Stillstandstemperatur, max. | °C | 301 | 301 | 301 |
| Anschluss-Weite, Klemmverschraubung | mm | 15 | 15 | 15 |
| Fühlerhülse | mm | 6 | 6 | 6 |
| Farbe (Alu-Rahmenprofile, Eloxal) | aluminiumgrau | |||
| Farbe (Kunststoffteile) | schwarz | |||
| Konformität 4) | Druckgeräterichtlinie 2014/68/EU | |||
| Hagelschlagbeständigkeit nach ISO 9806 | mm | 35 | ||
| Prüfung und Zulassungen | ISO 9806, Solar Keymark | |||
| DIN CERTCO-Registernummer | 011-7S134R | |||
| Bestell-Nr. | 08-4054 | 08-4055 | 08-4056 | |
1) Nutzbar nur mit eigener Solar Keymark Zertifizierung, Details siehe: www.initiative-sonnenheizung.com und www.dincertco.de
2) Bei 1000 W/m² und 40 K Temperaturdifferenz zwischen mittlerer Kollektortemperatur und Umgebungstemperatur.
3) Bei 1000 W/m² und 0 K Temperaturdifferenz zwischen mittlerer Kollektortemperatur und Umgebungstemperatur.
4) Bestehende Zertifizierung der Kollektoren durch TÜV SÜD Industrie Service GmbH für Ritter Energie- und Umwelttechnik GmbH & Co.KG; Gültigkeit innerhalb von Deutschland. Eine eigene Zertifizierung nach Druckgeräterichtlinie kann bei Bedarf beim TÜV beantragt werden.
2) Bei 1000 W/m² und 40 K Temperaturdifferenz zwischen mittlerer Kollektortemperatur und Umgebungstemperatur.
3) Bei 1000 W/m² und 0 K Temperaturdifferenz zwischen mittlerer Kollektortemperatur und Umgebungstemperatur.
4) Bestehende Zertifizierung der Kollektoren durch TÜV SÜD Industrie Service GmbH für Ritter Energie- und Umwelttechnik GmbH & Co.KG; Gültigkeit innerhalb von Deutschland. Eine eigene Zertifizierung nach Druckgeräterichtlinie kann bei Bedarf beim TÜV beantragt werden.

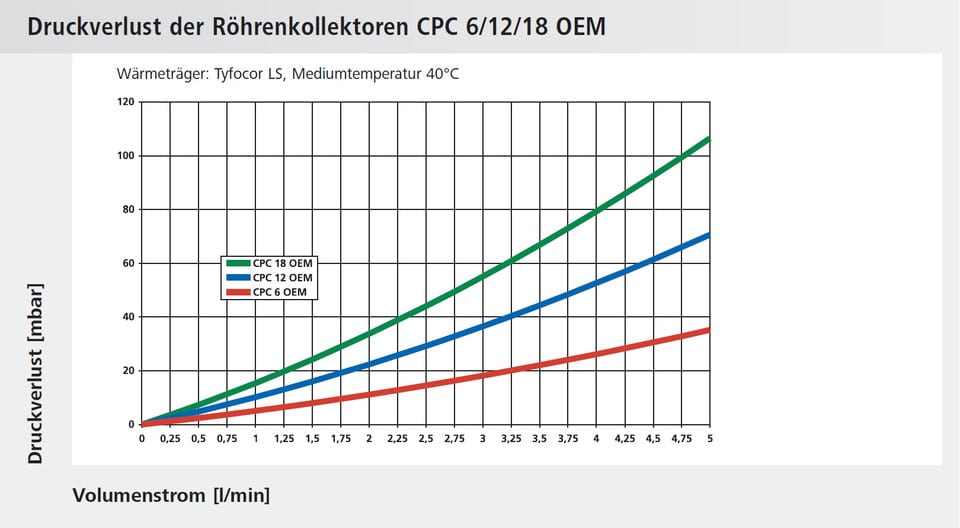

Druckverlust der Ritter Energie Vakuumröhrenkollektoren CPC 6/12/18 OEM
Wärmeträger: Tyfocor LS, Mediumtemperatur 40°C

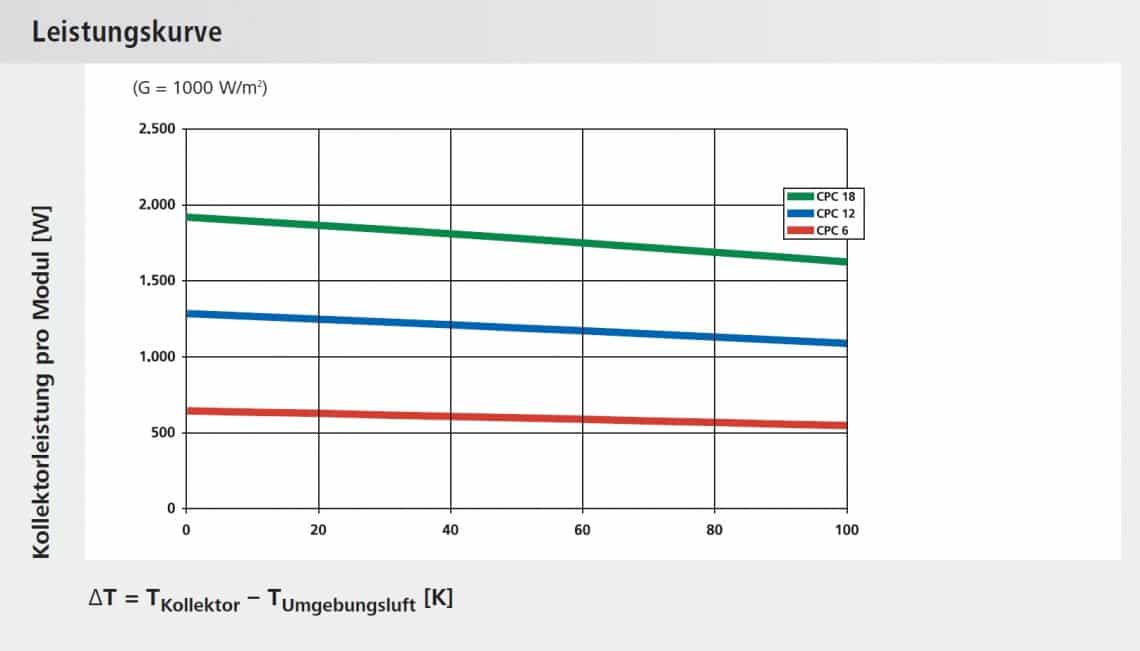

Leistungskurve der Ritter Gruppe Vakuumröhrenkollektoren CPC 6/12/18 OEM
– (G = 1000 W/m²)
